info@stainless.eu
+48 795 595 051
Stop 25 (CuBe2) i M25 (CuBe2Pb) - pręty i drut wg ASNA
Origine
- États-Unis
-
Opis
Stopy miedzi z berylem zawierające około 2% berylu obejmują szeroki zakres właściwości mechanicznych – od stanu po przesycaniu, charakteryzującego się wysoką plastycznością, do stanu po starzeniu, zapewniającego bardzo wysoką wytrzymałość porównywalną z hartowanymi stalami.
Gatunek M25, dzięki kontrolowanemu dodatkowi ołowiu, jest przeznaczony do obróbki skrawaniem o wysokiej skrawalności, przy zachowaniu takich samych właściwości mechanicznych jak stop 25.
Stopy te są wytwarzane i przetwarzane przez firmę Materion w Stanach Zjednoczonych.
Firma Stainless posiada w magazynie szeroki zakres wymiarów i gatunków, odpowiadających różnym wymaganiom produkcyjnym. Produkt może być również wykonany na zamówienie lub przycięty na odcinki (slugi) w centrach serwisowych.
Główne zastosowania
Stopy te charakteryzują się bardzo wysoką odpornością na korozję, niskim współczynnikiem tarcia, bardzo wysoką twardością jak na stopy miedzi, właściwościami przeciwwybuchowymi (nieiskrzące), odpornością na zatarcie, możliwością pracy w temperaturach do około 250°C.
Zastosowania
Połączenia elektryczne: styki elektryczne, przekaźniki.
Lotnictwo: pierścienie przegubowe poddawane wysokim obciążeniom, śruby, elementy przegubów kulowych, części zawiasów.
Inne zastosowania: sondy do poszukiwań ropy naftowej, panewki korbowodów, prowadnice zaworów, elementy zegarów i zegarków.
Metalurgia
Gatunek M25 zawiera jednorodnie rozmieszczony ołów, którego zadaniem jest poprawa skrawalności materiału.

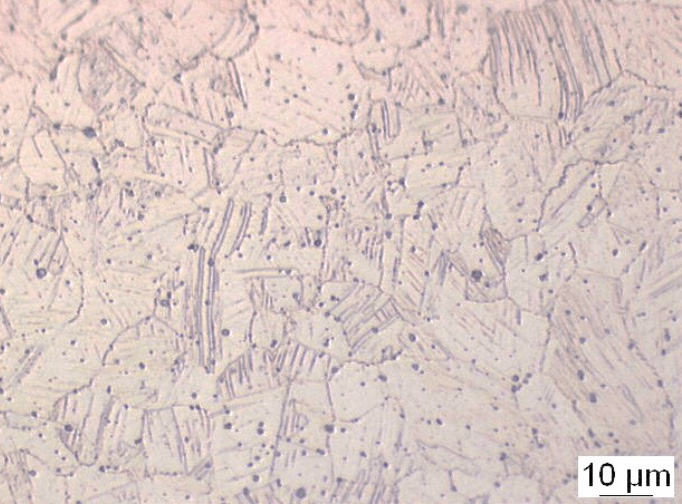

Typowa mikrostruktura została przedstawiona poniżej:
Skrawalność
Beryl jest pierwiastkiem chemicznym, który może stwarzać zagrożenie dla zdrowia w przypadku wdychania, szczególnie w postaci drobnego pyłu.
Podczas procesów technologicznych powodujących powstawanie pyłu należy stosować szczególne środki ostrożności.
Szlifowanie powinno być wykonywane z intensywnym chłodzeniem wodnym, natomiast spawanie (które nie jest zalecane) należy prowadzić przy zastosowaniu skutecznego odciągu miejscowego. Spawanie nie jest zalecane.
Obróbka cieplna
Wyroby dostarczane w stanie po przesycaniu (stan A) lub po przesycaniu i zgniocie na zimno (stany 1/4H, 1/2H, 3/4H, H) mogą zostać poddane starzeniu w temperaturze 315°C ±5°C przez minimum 2 godziny, w celu uzyskania maksymalnej twardości.
Możliwe jest również przeprowadzenie przegrzewania (overaging), aby zmniejszyć twardość w wybranych zastosowaniach.
Pozostałe stany materiału (AT, HT, 1/2HT itd.) są już po procesie starzenia i mogą być stosowane bez dodatkowej obróbki cieplnej.
Odporność na korozję
Stopy 25 i M25 wykazują bardzo wysoką odporność na korozję w środowisku morskim.
Kwas solny oraz kwas siarkowy mogą przyspieszać proces korozji w obecności zanieczyszczeń o właściwościach utleniających.
Standardowe wymiary i formy dostawy
Pręty okrągłe, drut, płaskowniki, w stanie wyżarzonym lub po obróbce na zimno, z powierzchnią utwardzoną lub szlifowaną.
Inne formy dostawy: rury, taśmy (patrz odpowiednie karty techniczne).
