Stale nierdzewna

1.4021 / X20Cr13 (AISI/SAE 420) - stal martenzytyczna

Poproś o wycenę

Opis

Gatunek 1.4021 jest nierdzewną stalą martenzytyczną, która po hartowaniu i odpuszczaniu może osiągnąć twardość około 46 HRC i charakteryzuje się odpornością na ścieranie przy zachowaniu umiarkowanej odporności na korozję. Jej wytwarzanie jest zazwyczaj realizowane w powietrzu (EAF+AOD).

Stainless posiada na magazynie różne formaty, które pozwolą najlepiej spełnić Państwa potrzeby w zakresie obróbki. Produkt ten może być również wykonany na wymiar lub pocięty na odcinki w naszych centrach usługowych.

Główne zastosowania

Ze względu na odporność na korozję i twardość w stanie obrobionym (46HRC), gatunek ten jest stosowany w szczególności do produkcji instrumentów medycznych, w przemyśle spożywczym, a także w branży nożowniczej.

Metalurgia

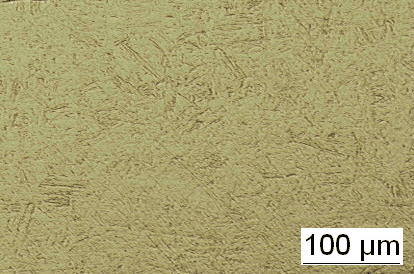

Procesy wytwarzania powiązane z procesami przetwarzania pozwalają uzyskać jednorodną mikrostrukturę z jednorodnym rozkładem węglików. W stanie obrobionym mikrostruktura składa się z martenzytu i częściowo rozpuszczonych węglików:

1.4021 - X20Cr13 - AISI 420 - SAE 420 - ASTM F899

Skrawalność

Gatunek może być kuty na gorąco w zakresie temperatur 1000/1100°C.

Polerowalność

Obróbka skrawaniem tego gatunku nie stwarza trudności w stanach QT700 lub QT800. Gatunek polerowalny w stanie obrobionym, ze strukturą składającą się z martenzytu i węglików.. Znakowanie laserowe może lokalnie powodować obniżenie odporności na korozję w przypadku przegrzania, w szczególności.

Obróbka cieplna

Dla docelowej twardości ≥ 45HRC
Nagrzewanie 950/1050°C
Hartowanie w oleju lub gazie pod ciśnieniem
Odpuszczanie od 180°C /2h – Nie zaleca się przeprowadzania odpuszczania w temperaturze między 400 a 600°C (strefa kruchości)

Odporność na korozję

Gatunek zawiera niewiele chromu i nie zawiera molibdenu, co ogranicza jego odporność na korozję. Odporność na korozję jest tym lepsza, im bardziej powierzchnie są polerowane, trawione i pasywowane. Odporność na korozję ulega znacznemu pogorszeniu w stanie wyżarzonym lub po spawaniu, które pozostaje niewskazane.

Standardowe wymiary i formy dostawy

Pręty okrągłe w stanie wyżarzonym (Condition A) lub wstępnie obrobione QT 700 lub QT 800 – powierzchnia łuszczona lub szlifowana w zależności od średnic

Pręty płaskie na wymiar w stanie wyżarzonym (prosimy o kontakt) – Bloki kute – Blachy

Inny format:
prosimy o kontakt.
