info@stainless.eu
+48 795 595 051
1.4112 / X90CrMoV18 (AISI 440B) - stal martenzytyczna wysokowęglowa
Opis
Gatunek 1.4112 jest nierdzewną stalą martenzytyczną o bardzo wysokiej twardości, która charakteryzuje się dobrą odpornością na ścieranie, a także wyższą odpornością na korozję niż gatunki z grupy 17% Cr i 1% C (typ 440C). Gatunek może być również przetapiany metodą ESR w celu poprawy czystości wtrąceniowej oraz odporności na korozję.
Stainless posiada na stanie różne formaty, które pozwolą Państwu najlepiej spełnić wymagania dotyczące zastosowania. Produkt ten może być również wykonywany na wymiar lub cięty na odcinki przez nasze centra serwisowe.
Główne zastosowania
Ze względu na dobrą odporność na korozję oraz wysoką twardość w stanie obrobionym (>56HRC), gatunek ten jest stosowany w szczególności do produkcji instrumentów medycznych (wkrętaki, wiertła, prowadniki tnące,…), w łożyskach, w przemyśle chemicznym i spożywczym, a także w produkcji noży.
Metalurgia

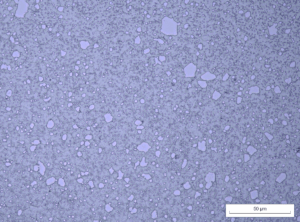

Zastosowane procesy wytwarzania w połączeniu z procesami przetwarzania pozwalają uzyskać jednorodną mikrostrukturę z równomiernym rozkładem węglików. W stanie obrobionym mikrostruktura składa się z martenzytu i nierozpuszczonych węglików (patrz zdjęcie poniżej):
Skrawalność
Obróbka cieplna
Nagrzewanie: 1000-1050°C / olej, następnie odpuszczanie zgodnie z poniższą krzywą:
Odporność na korozję
Odporność na korozję ulega znacznemu pogorszeniu w stanie wyżarzonym lub po spawaniu, które pozostaje niewskazane.
Standardowe wymiary i formy dostawy
Pręty okrągłe walcowane lub kute w stanie wyżarzonym (Condition A) do około 300 mm, bloki kute. Powierzchnia łuskowana lub szlifowana w zależności od średnic.
