Stale nierdzewna

1.4404 / 316L - austenityczna stal nierdzewna (ASTM F899)

Poproś o wycenę

Opis

Gatunek 1.4404 lub 316L jest austenityczną stalą nierdzewną typu AISI 316, która wykazuje bardzo dobrą odporność na korozję dzięki wysokiej zawartości chromu i molibdenu w połączeniu z niską zawartością węgla. Jej wytrzymałość w stanie przesyconym wynosi około 600 MPa dla dużych średnic, ale może zostać zwiększona przez umocnienie przez zgniot dla małych przekrojów.

Stainless posiada na stanie kilka kwalifikowanych źródeł, a także różne formaty lub stany produktu, które pozwolą Państwu najlepiej spełnić wymagania dotyczące zastosowania. Produkt ten może być również wykonywany na zamówienie lub cięty na odcinki przez nasze centra serwisowe.

Główne zastosowania

Wśród licznych zastosowań znajdują się produkty dla przemysłu mechanicznego, chemicznego, naftowego, zegarmistrzowskiego, rolno-spożywczego, a także medycznego w zakresie oprzyrządowania.

Materiał jest dostępny w stanie przesyconym (wyżarzonym) dla dużych średnic lub w stanie umocnionym przez zgniot dla małych przekrojów.

Metalurgia

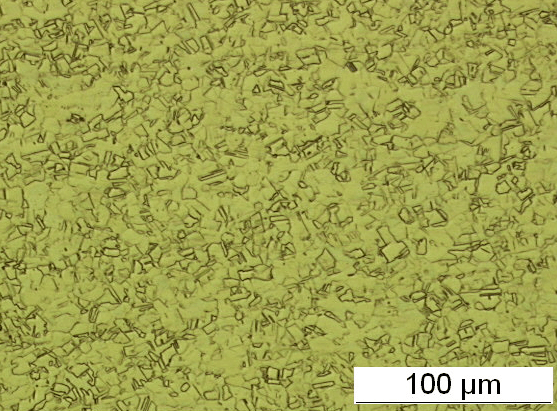

Gatunek jest zazwyczaj wytapiany w procesie EAF, a następnie poddawany procesowi AOD w celu odwęglenia. Mikrostruktura składa się z ziaren austenitycznych z przesyceniem węglików w roztworze, w celu zapewnienia odporności na korozję międzykrystaliczną (patrz przykładowa mikrografia poniżej w stanie wyżarzonym):

1.4404 / 316L - austenityczna stal nierdzewna (ASTM F899)

Skrawalność

KUCIE / OBRABIALNOŚĆ SKRAWANIEM

Gatunek może być kuto na gorąco w zakresie temperatur 1150/1200°C. Po kuciu należy przeprowadzić wyżarzanie w celu odtworzenia mikrostruktury (rozpuszczenie węglików).

Spawalność

Można stosować spawanie MIG, TIG lub inną technikę. Materiał dodatkowy powinien być typu 316L.

Obróbka cieplna

Po kuciu można przeprowadzić wyżarzanie w temperaturze od 1050 do 1080°C, a następnie szybkie chłodzenie w celu przywrócenia w szczególności odporności na korozję, jednak żadna obróbka cieplna nie pozwala na utwardzenie tego gatunku.

Odporność na korozję

Gatunek wykazuje bardzo dobrą odporność na korozję ogólną, a także na korozję wżerową dzięki wysokiej zawartości molibdenu w połączeniu z niską zawartością węgla. Jego niższa zawartość węgla pozwala mu znajdować się powyżej poziomu klasycznej stali 316.

Standardowe wymiary i formy dostawy

Pręty okrągłe/płaskie w stanie wyżarzonym lub umocnionym przez zgniot, zależnie od średnic, powierzchnia łuszczona lub szlifowana

Blachy w stanie wyżarzonym lub umocnionym przez zgniot, proszki

Inny format:
prosimy o kontakt
