Stale nierdzewna

1.4548 - stal utwardzalna wydzieleniowo 17-4PH (AMS 5622 / AMS 5643)

Poproś o wycenę

Opis

Stop 1.4548 lub 17-4PH jest nierdzewną stalą martenzytyczną utwardzaną wydzieleniowo, która pozwala połączyć twardość około 43 HRC z bardzo dobrą odpornością na korozję. Gatunek ten wykazuje szczyt utwardzania w temperaturze 480°C, co umożliwia łatwe przeprowadzenie starzenia po obróbce skrawaniem w stanie początkowo przesyconym w roztworze (stan A). Gatunek występuje również w stanie wstępnie obrobionym H1025 (1.4548.4).

Ten stop jakości lotniczej jest wytwarzany poprzez przetop VAR (Typ 1) lub ESR (Typ 2), w szczególności w celu ograniczenia zawartości siarki i fosforu oraz optymalizacji czystości wtrąceniowej i mikrostruktury. Badania ultradźwiękowe są standardowo wykonywane na wyrobach okrągłych zgodnie z AMS STD 2154 klasa AA.

Stainless posiada na magazynie 1.4548.4 Typ 2, a także różne formaty lub stany produktu, które pozwolą najlepiej spełnić Państwa wymagania dotyczące zastosowania. Produkt ten może być również cięty na odcinki przez nasze centra serwisowe.

Główne zastosowania

Ze względu na dobrą odporność na korozję, dobrą twardość w stanie obrobionym (43HRC) oraz udarność, gatunek ten jest stosowany w szczególności do produkcji komponentów lotniczych, a także w zastosowaniach w sektorze obronnym i energetycznym.

Metalurgia

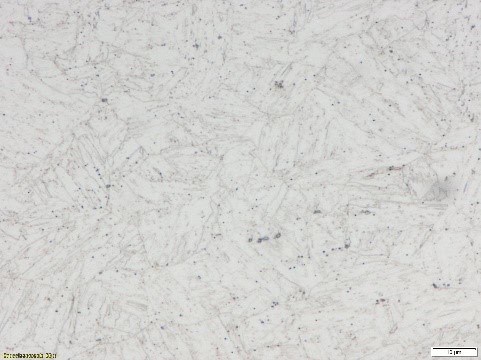

Proces wytwarzania obejmuje przetop VAR (Typ 1) lub ESR (Typ 2), który pozwala zwiększyć czystość i jednorodność produktu. Proces obróbki na gorąco umożliwia uzyskanie kontrolowanej mikrostruktury i makrostruktury. W stanie obrobionym mikrostruktura składa się z martenzytu i nanometrycznych wydzieleń międzymetalicznych, które zarodkują podczas starzenia. Normy AMS 5643 i AMS 5622 gwarantują ponadto zawartość ferrytu poniżej 5%.

1.4548 - stal utwardzalna wydzieleniowo 17-4PH (AMS 5622 / AMS 5643)

Skrawalność

Kowalność

Gatunek może być kuty na gorąco w zakresie temperatur 950/1200°C. Konieczne będzie przesycanie w celu osiągnięcia maksymalnej twardości.

Spawalność

Gatunek może być spawany przy użyciu większości metod. Spawanie powinno być wykonywane najlepiej przed starzeniem, aby uniknąć kruchości strefy wpływu ciepła.

Dla docelowej twardości ≥ 40HRC
• Nagrzewanie 1030/1050°C
• Hartowanie w oleju (wodzie lub powietrzu) – chłodzenie poniżej 32°C
• Starzenie H900 (482°C)

Podczas starzenia należy przewidzieć skurcz objętościowy do około 0,07%

Odporność na korozję

Gatunek jest bardzo odporny na korozję i należy do najlepszych martenzytycznych stali nierdzewnych. Mikrostruktura nie zawiera lub zawiera bardzo niewielką ilość węglików chromu, dzięki czemu jest bardzo mało podatna na korozję międzykrystaliczną.

Standardowe wymiary i formy dostawy

Pręty okrągłe w stanie wstępnie obrobionym H1025 – powierzchnia łuszczona lub szlifowana w zależności od średnicy

Inny format:
prosimy o kontakt
