Stale nierdzewna

15-5PH / 1.4545 - stal nierdzewna utwardzalna wydzieleniowo (AMS 5659)

Poproś o wycenę

Opis

Stop 1.4545, znany również jako 15-5PH, jest martenzytyczną stalą nierdzewną utwardzaną wydzieleniowo, która łączy twardość na poziomie około 43 HRC, dobrą udarność (wyższą niż stop 1.4548) oraz bardzo dobrą odporność na korozję.

Gatunek ten osiąga szczyt utwardzania w temperaturze 480°C, co umożliwia łatwe przeprowadzenie procesu starzenia po obróbce skrawaniem materiału dostarczonego w stanie przesyconym (stan A). Materiał jest również dostępny w stanie wstępnie obrobionym cieplnie.

Stop przeznaczony dla przemysłu lotniczego jest wytwarzany z zastosowaniem przetapiania VAR (Typ 1) lub ESR (Typ 2), co pozwala ograniczyć zawartość siarki i fosforu oraz zoptymalizować mikrostrukturę materiału.

STAINLESS dysponuje zapasami pochodzącymi od wielu producentów, a także oferuje różne formy wyrobów i stany dostawy, aby spełnić wymagania dotyczące dalszego przetwarzania. Produkt może być również wykonany na wymiar lub pocięty na kęsy w naszych centrach serwisowych.

Główne zastosowania

Dzięki wysokiej odporności na korozję, dużej twardości po obróbce cieplnej (43 HRC) oraz dobrej udarności gatunek ten znajduje zastosowanie przede wszystkim w produkcji elementów lotniczych (elementów konstrukcyjnych, elementów złącznych itp.), a także w zastosowaniach w sektorze obronnym i energetycznym.

Metalurgia

Proces produkcyjny obejmuje przetapianie VAR (Typ 1) lub ESR (Typ 2), co zwiększa czystość metalurgiczną oraz jednorodność materiału.

Proces przeróbki plastycznej na gorąco zapewnia kontrolowaną mikrostrukturę i makrostrukturę. W stanie po obróbce cieplnej mikrostruktura składa się z martenzytu oraz nanometrycznych wydzieleń faz międzymetalicznych (Ni₃Cu), które powstają podczas procesu starzenia.

Norma AMS 5659 gwarantuje również zawartość ferrytu poniżej 2%, co poprawia udarność w kierunku poprzecznym w porównaniu ze stalą 17-4PH.

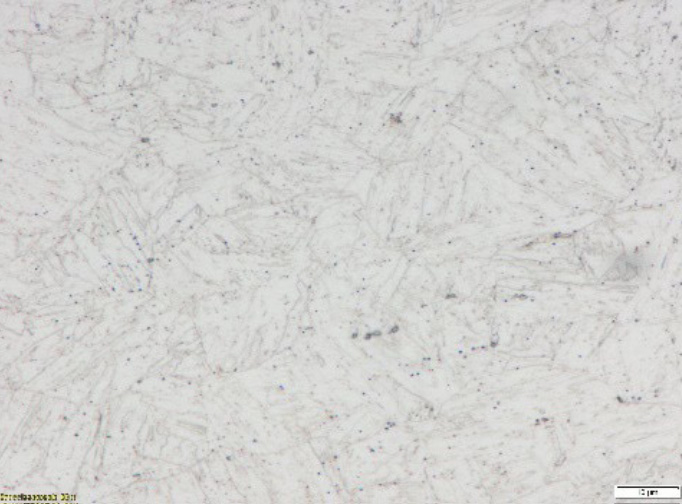

15-5PH / 1.4545 - stal nierdzewna utwardzalna wydzieleniowo (AMS 5659)

Skrawalność

Podatność na kucie

Gatunek może być kuty na gorąco w zakresie temperatur 1010–1180°C. Aby uzyskać maksymalną twardość, konieczne jest ponowne przesycanie (obróbka roztwarzająca).

Spawalność

Gatunek może być spawany z wykorzystaniem większości procesów spawalniczych. Zaleca się wykonywanie spawania przed procesem starzenia, aby uniknąć kruchości strefy wpływu ciepła.

Typowe obróbki cieplne
Dla uzyskania docelowej twardości ≥ 40 HRC

  • Nagrzewanie: 1030–1050°C
  • Hartowanie w oleju (alternatywnie w wodzie lub na powietrzu)
  • Starzenie: H900 (482°C)

Podczas procesu starzenia należy spodziewać się skurczu objętościowego wynoszącego do około 0,07%.

Odporność na korozję

Gatunek charakteryzuje się bardzo wysoką odpornością na korozję i należy do najlepszych martenzytycznych stali nierdzewnych pod tym względem.

Mikrostruktura zawiera niewielką ilość lub nie zawiera wcale węglików chromu, dzięki czemu materiał wykazuje bardzo wysoką odporność na korozję międzykrystaliczną.

Standardowe wymiary i formy dostawy

  • Pręty okrągłe lub bloki kute w stanie wyżarzonym (stan A) albo w stanie wstępnie obrobionym cieplnie (H1025).
  • Powierzchnia łuszczona lub szlifowana – w zależności od średnicy.

Inne formaty : Prosimy o kontakt.

FAQ - Gatunek 1.4545 (15-5PH)

Skontaktuj się z nami

  • Czym jest materiał 1.4545?

    Gatunek 1.4545, znany również jako 15-5 PH lub X5CrNiCu15-5, jest martenzytyczną stalą nierdzewną utwardzaną wydzieleniowo. Łączy wysoką wytrzymałość, bardzo dobrą odporność na korozję oraz dobrą udarność. Jest stosowany przede wszystkim w przemyśle lotniczym, obronnym i energetycznym.

  • Jaka jest różnica między gatunkami 1.4545 i 1.4548?

    Oba gatunki są martenzytycznymi stalami nierdzewnymi utwardzanymi wydzieleniowo. Główna różnica polega na tym, że 1.4545 (15-5 PH), produkowany zgodnie z normą AMS 5659, zawiera mniej niż 2% ferrytu, co zapewnia lepszą udarność w kierunku poprzecznym niż 1.4548 (17-4 PH). Z tego względu 1.4545 jest preferowanym wyborem do krytycznych zastosowań w przemyśle lotniczym.

  • Jakie stany obróbki cieplnej są dostępne dla gatunku 1.4545?

    Materiał jest najpierw poddawany obróbce przesycającej (stan A), a następnie utwardzany wydzieleniowo (starzony) w celu uzyskania wymaganych właściwości mechanicznych.

    Najczęściej stosowane stany starzenia to: H900, H1025, H1150

    Dobór stanu zależy od wymaganego kompromisu pomiędzy wytrzymałością a udarnością. Podczas procesu starzenia należy uwzględnić możliwość wystąpienia niewielkiego skurczu wymiarowego materiału.

  • Jakie normy obowiązują dla gatunku 1.4545?

    Najważniejszą specyfikacją dla przemysłu lotniczego jest AMS 5659, która wymaga zastosowania procesu przetapiania:

    • VAR (Vacuum Arc Remelting – przetapianie łukowe próżniowe, Typ 1) lub
    • ESR (Electroslag Remelting – przetapianie elektrożużlowe, Typ 2).

    Pozostałe obowiązujące normy obejmują:

    • ASTM A564
    • LAT 1-9037

    Oznaczenia równoważne

    • W.Nr. 1.4545
    • UNS S15500
    • XM-12

  • Jaka jest różnica między VAR Typ 1 a ESR Typ 2 dla gatunku 1.4545?

    Oba procesy są metodami przetapiania stosowanymi w celu zwiększenia czystości metalurgicznej i jednorodności materiału.

    • VAR (Vacuum Arc Remelting – przetapianie łukowe próżniowe) oraz
    • ESR (Electroslag Remelting – przetapianie elektrożużlowe)

    ograniczają zawartość siarki i fosforu oraz poprawiają mikrostrukturę materiału. Oba procesy są dopuszczone przez normę AMS 5659 i spełniają rygorystyczne wymagania przemysłu lotniczego.

  • W jakich formach wyrobów gatunek 1.4545 jest dostępny w ofercie STAINLESS Früchtl?

    Firma STAINLESS Früchtl dostarcza stal nierdzewną 1.4545 w postaci: prętów okrągłych, bloków kutych, dostępnych zarówno w stanie po przesycaniu (stan A), jak i w stanie wstępnie starzonym H1025.

    Wszystkie wyroby są dostarczane z atestem materiałowym producenta, zapewniającym pełną identyfikowalność (traceability) materiału.
