Stale nierdzewna

17-4PH / 1.4542 - stal nierdzewna utwardzalna wydzieleniowo (AISI 630)

Poproś o wycenę

Opis

Stop 1.4542, znany również jako 17-4PH, jest martenzytyczną stalą nierdzewną utwardzaną wydzieleniowo, która łączy twardość na poziomie około 43 HRC z bardzo dobrą odpornością na korozję. Gatunek ten osiąga maksymalny efekt utwardzenia podczas starzenia w temperaturze 480°C, co umożliwia łatwe przeprowadzenie procesu starzenia po obróbce skrawaniem materiału dostarczonego w stanie przesyconym (stan A). Gatunek jest również dostępny w wersji wstępnie obrobionej cieplnie oraz jako materiał przetopiony klasy lotniczej.

STAINLESS dysponuje zapasami materiału pochodzącego z wielu źródeł oraz oferuje różne formy wyrobów i stany dostawy, aby spełnić wymagania dotyczące dalszego przetwarzania. Produkt może być również wykonany na wymiar lub przycięty na półfabrykaty w naszych centrach serwisowych.

Główne zastosowania

Dzięki wysokiej odporności na korozję, dużej twardości po obróbce cieplnej (43 HRC) oraz dobrej udarności, gatunek ten znajduje zastosowanie przede wszystkim w produkcji: instrumentów medycznych, elementów mechaniki ogólnej, wyposażenia dla przemysłu spożywczego, komponentów dla przemysłu motoryzacyjnego.

Metalurgia

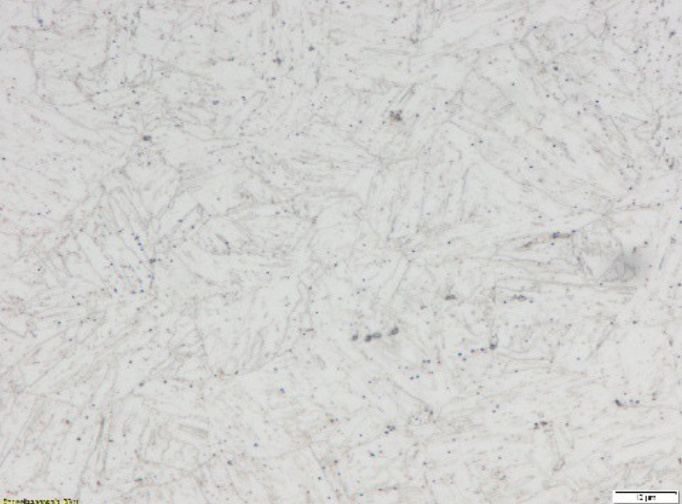

Procesy wytwarzania oraz dalszej obróbki zapewniają jednorodną mikrostrukturę materiału. W stanie utwardzonym mikrostruktura składa się z martenzytu oraz nanometrycznych wydzieleń faz międzymetalicznych (Ni₃Cu), które powstają podczas procesu starzenia

17-4PH / 1.4542 - stal nierdzewna utwardzalna wydzieleniowo (AISI 630)

Skrawalność

Podatność na kucie

Materiał może być kuty na gorąco w zakresie temperatur od 950 do 1200°C. Aby uzyskać maksymalną twardość, po kuciu konieczne jest ponowne przesycanie.

Spawalność

Gatunek można spawać większością powszechnie stosowanych metod. Zaleca się wykonywanie spawania przed procesem starzenia, aby uniknąć kruchości strefy wpływu ciepła.

Typowe obróbki cieplne
Dla uzyskania docelowej twardości ≥ 40 HRC

  • Nagrzewanie do 1030–1050°C
  • Hartowanie w oleju
  • Starzenie H900 (480°C / 2 godz.)

Podczas procesu starzenia należy uwzględnić skurcz objętościowy wynoszący do około 0,07%.

Odporność na korozję

17-4PH wykazuje bardzo wysoką odporność na korozję i należy do najbardziej odpornych gatunków martenzytycznych stali nierdzewnych. Mikrostruktura zawiera niewielką ilość lub całkowity brak węglików chromu, dzięki czemu materiał jest bardzo odporny na korozję międzykrystaliczną.

Standardowe wymiary i formy dostawy

Pręty okrągłe i płaskie, wyżarzane (stan A lub AT) albo wstępnie obrobione cieplnie.
Powierzchnia łuszczona lub szlifowana – w zależności od średnicy.
Pręty płaskie wykonywane na wymiar w stanie wyżarzonym (prosimy o kontakt).
Inne formy dostawy: bloki kute, blachy, taśmy oraz proszki

Dowiedz się więcej o gatunku 1.4542

Nie wahaj się skontaktować z nami, aby uzyskać więcej informacji.

Skontaktuj się z nami

  • Czym jest stal 1.4542?

    Gatunek 1.4542 jest martenzytycznym stopem utwardzanym wydzieleniowo podczas procesu starzenia, który następuje po wyżarzaniu w wysokiej temperaturze i hartowaniu. Podczas starzenia w temperaturze 480°C materiał osiąga maksymalną twardość do 43 HRC.

    Stop zawiera chrom, nikiel, miedź oraz molibden, co zapewnia doskonałą odporność na korozję oraz wysoką wytrzymałość mechaniczną.

  • Dlaczego 1.4542 jest stosowany w sektorze medycznym?

    Stal 1.4542 posiada właściwości, takie jak odporność na korozję, które mają kluczowe znaczenie w sektorze medycznym. Materiał jest stosowany do produkcji instrumentów i urządzeń medycznych wykorzystywanych między innymi w:

    • kardiologii,
    • neurologii,
    • okulistyce,
    • sprzęcie wspomagającym mobilność pacjentów.

    Nasi klienci działający w tych sektorach oferują wysokie kompetencje techniczne, szerokie doświadczenie rozwojowe oraz bogaty asortyment produktów.

    Gatunek ten stanowi optymalny i ekonomiczny kompromis pomiędzy odpornością na korozję a wytrzymałością mechaniczną w zastosowaniach związanych z instrumentarium chirurgicznym.

  • Czy stal 1.4542 dobrze poddaje się obróbce skrawaniem?

    Tak. Bardzo dobra obrabialność skrawaniem sprawia, że materiał jest szczególnie atrakcyjny dla przemysłu, gdzie wiele elementów wykonywanych jest poprzez frezowanie i toczenie.

    Gatunek nadaje się również do:

    • kucia na gorąco w temperaturze od 900 do 1250°C,
    • spawania większością metod, przy czym spawanie powinno zostać wykonane przed procesem starzenia.

  • Co oznaczają normy dotyczące gatunku 17-4PH?

    Wiele z tych norm odnosi się do instrumentarium chirurgicznego. ASTM F899 jest normą określającą wymagania dla stali nierdzewnych przerabianych plastycznie przeznaczonych do produkcji narzędzi chirurgicznych. NF S 94-090 jest normą AFNOR dotyczącą materiałów medycznych i chirurgicznych wykonanych z martenzytycznych, utwardzanych wydzieleniowo, austenitycznych oraz austenityczno-ferrytycznych stali nierdzewnych. ISO 7153-1 również obejmuje tego typu materiały, stosowane między innymi w chirurgii ogólnej, chirurgii ortopedycznej, stomatologii.

    ASTM A564 nie dotyczy bezpośrednio sektora medycznego. Norma obejmuje pręty oraz kształtowniki (m.in. pręty okrągłe i płaskie) wykonane ze stali nierdzewnych utwardzanych cieplnie i/lub wykańczanych na zimno. Normy te częściowo definiują właściwości gatunku oraz zakres jego zastosowań.

  • Jakie formy dostawy i stany materiału oferuje STAINLESS?

    Gatunek 1.4542 stanowi ważny materiał w ofercie STAINLESS FRÜCHTL, niemieckiej spółki zależnej grupy STAINLESS, dzięki korzystnemu połączeniu wysokiej twardości i odporności na korozję, co umożliwia jego zastosowanie w wielu branżach – od instrumentarium medycznego po przemysł lotniczy i maszynowy.

    Materiał oferowany jest:

    • w stanie wyżarzonym o maksymalnej twardości 360 HBW,
    • w kilku stanach obróbki cieplnej: H900, P800/H1050, P1070/H1025.

    Dostępne formy wyrobów: pręty okrągłe, pręty płaskie, bloki kute, blachy.

    Produkt może być również wykonany na wymiar lub przycięty na półfabrykaty w naszych centrach serwisowych.
