Stale nierdzewna

CUSTOM 455® - XM16 - 1.4543 - ASTM F899

Poproś o wycenę

Opis

Stop 1.4543 jest strukturalnie utwardzaną martenzytyczną stalą nierdzewną, która łączy twardość około 48 HRC z dobrą odpornością na korozję. Gatunek ten osiąga szczyt twardnienia w temperaturze 480°C, co umożliwia łatwe starzenie po obróbce skrawaniem w stanie początkowo przesyconym. Gatunek jest przetapiany w celu poprawy czystości i jednorodności materiału.

Stainless posiada na magazynie szereg źródeł dostaw, a także różne formaty lub stany produktu dostosowane do potrzeb związanych z obróbką.

Produkt ten może być również wykonywany na wymiar lub cięty na płyty przez nasze centra usługowe.

Główne zastosowania

Ze względu na dobrą odporność na korozję, dobrą twardość w stanie obrobionym (48 HRC) oraz udarność, gatunek ten jest stosowany w szczególności do produkcji instrumentów dla sektora medycznego (wiertła itp.), w mechanice ogólnej, przemyśle spożywczym oraz sektorze motoryzacyjnym.

Metalurgia

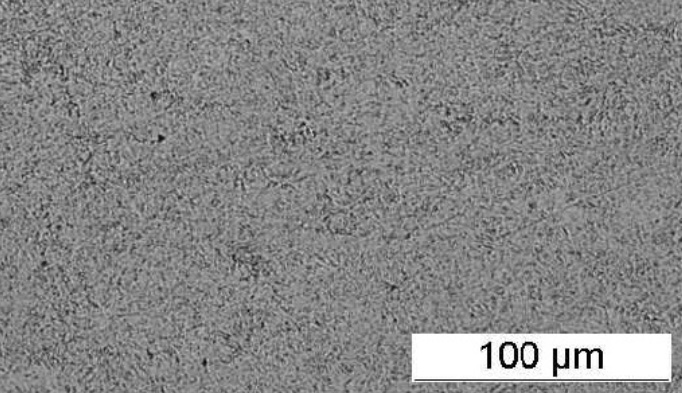

Procesy wytwarzania połączone z procesami przetwarzania umożliwiają uzyskanie jednorodnej mikrostruktury. W stanie obrobionym mikrostruktura składa się z martenzytu oraz nanometrycznych wydzieleń międzymetalicznych (Ni3Cu), które powstają podczas starzenia.

CUSTOM 455 - XM16 - 1.4543 - ASTMF899

Skrawalność

Kucie / obrabialność skrawaniem

Gatunek może być kuto na gorąco w zakresie temperatur 900/1250°C. W celu uzyskania maksymalnej twardości konieczne będzie przesycanie.

Spawalność

Gatunek może być spawany przy użyciu większości procesów. Spawanie powinno być wykonywane najlepiej przed starzeniem, aby uniknąć kruchości strefy wpływu ciepła.

Obróbka cieplna

Dla docelowej twardości ≥ 47 HRC (>1620 MPa)

  • Nagrzewanie 810/850°C
  • Hartowanie w oleju
  • Starzenie H900 (480°C/4 h)

Podczas starzenia należy przewidzieć skurcz objętościowy do około 0,07%.

Odporność na korozję

Gatunek charakteryzuje się bardzo dobrą odpornością na korozję, ale musi zostać poddany pasywacji. Mikrostruktura zawiera niewielką ilość węglików chromu lub nie zawiera ich wcale, dzięki czemu jest mniej podatna na korozję międzykrystaliczną.

Standardowe wymiary i formy dostawy

Pręty okrągłe lub płaskie w stanie wyżarzonym (stan A lub AT) lub wstępnie obrobionym, powierzchniowo utwardzonym lub szlifowanym, w zależności od średnicy

Pręty płaskie wykonywane na wymiar w stanie wyżarzonym (prosimy o kontakt)

Inny format: blachy

Powyższe informacje podano wyłącznie w celach orientacyjnych. Mogą się one różnić w zależności od średnicy lub stanu stopów. W celu uzyskania bardziej szczegółowych informacji lub porady prosimy o kontakt z nami
