Stale nierdzewna

M30NW - 1.4472 - ASTM F1586

Poproś o wycenę

Origine

  • Europe
  • EU

Opis

Stal gatunku 1.4472 charakteryzuje się wyższą odpornością na korozję oraz lepszymi właściwościami mechanicznymi niż gatunek 1.4441 (316LVM). Zaawansowany proces produkcji obejmujący wytop w piecu elektrycznym łukowym (EAF), rafinację metodą AOD, a następnie przetop elektrożużlowy (ESR) zapewnia bardzo wysoki poziom czystości metalurgicznej i jednorodności materiału. Cechy te są kluczowe dla uzyskania wysokiej odporności zmęczeniowej oraz wysokiej jakości dalszej obróbki.

Firma STAINLESS posiada w magazynie materiały od wielu kwalifikowanych producentów europejskich oraz oferuje różne formy wyrobów i stany dostawy, dostosowane do wymagań procesu produkcyjnego klienta. Produkt może być również wykonany na wymiar lub pocięty na płyty (slaby) w naszych centrach serwisowych.

Każda partia materiału dostarczana jest z certyfikatem pochodzenia producenta, zapewniając pełną przejrzystość oraz pełną identyfikowalność materiału.

Główne zastosowania

Ze względu na potwierdzoną biokompatybilność w zastosowaniach medycznych gatunek ten jest stosowany przede wszystkim do produkcji implantów wykonywanych metodą kucia i/lub obróbki skrawaniem. Materiał jest dostępny zarówno w stanie wyżarzonym, jak i w stanie umocnionym zgniotowo dla wyrobów o mniejszych wymiarach.

Metalurgia

Procesy wytwarzania w połączeniu z procesami przeróbki plastycznej umożliwiają uzyskanie jednorodnej mikrostruktury o drobnym ziarnie odpowiadającym co najmniej klasie 5.

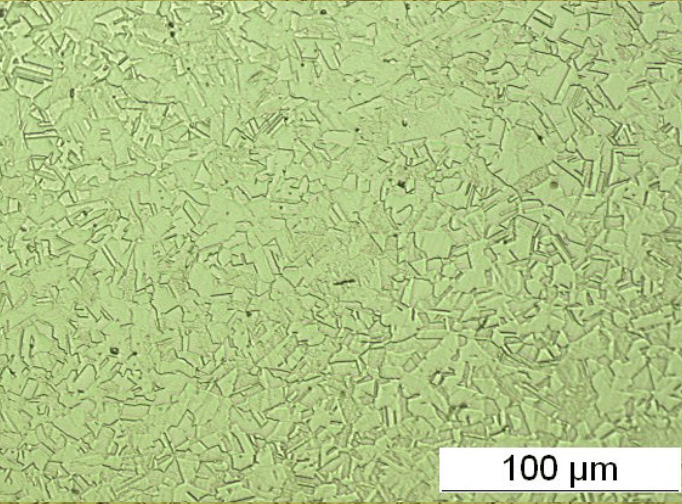

M30NW - 1.4472 - ASTM F1586

Mikrostruktura składa się z ziaren austenitu i przy standardowych warunkach obserwacji (powiększenie ×100) nie wykazuje obecności ferrytu delta ani fazy χ (Chi).

Skrawalność

Kowalność

Materiał może być kuty na gorąco w zakresie temperatur 1000–1150°C.

Podatność na polerowanie

Wysoka czystość metalurgiczna (niska zawartość wtrąceń niemetalicznych) oraz jednorodna mikrostruktura umożliwiają uzyskanie powierzchni o bardzo wysokiej jakości po polerowaniu.

Typowe obróbki cieplne

Po kuciu można przeprowadzić wyżarzanie w temperaturze 1050–1080°C, a następnie szybkie chłodzenie w celu przywrócenia odporności korozyjnej. Gatunek ten nie podlega utwardzaniu poprzez obróbkę cieplną.

Odporność na korozję

Gatunek wykazuje bardzo wysoką odporność na korozję ogólną oraz korozję wżerową dzięki wysokiej zawartości molibdenu i azotu oraz bardzo małej ilości wtrąceń niemetalicznych.

Standardowe wymiary i formy dostawy

Pręty okrągłe w stanie wyżarzonym, średnio twardym lub twardym – w zależności od średnicy; powierzchnia szlifowana lub łuszczona.

Pręty płaskie wykonywane na wymiar w stanie wyżarzonym (prosimy o kontakt).

Inne formy wyrobów: prosimy o kontakt.
