info@stainless.eu
+48 795 595 051
Haynes 25® / XSH® / L605® - Kobalt-Chrom (ASTM F90, ISO 5832-5)
Opis
Nadstop na bazie kobaltu Haynes 25® / XSH® / L605® charakteryzuje się doskonałą odpornością na korozję i wysokimi właściwościami mechanicznymi. Gatunek ten ma doskonałą odporność na korozję, jest biokompatybilny i wykazuje bardzo dobrą odporność na wysoką temperaturę (do 950°C).
STAINLESS posiada na stanie kwalifikowane źródła europejskie i amerykańskie oraz szeroki zakres średnic, dostosowanych do Państwa potrzeb związanych z obróbką. Produkt ten może być również wykonany na wymiar lub cięty na odcinki przez nasze centra serwisowe.
Każdy materiał jest dostarczany ze świadectwem pochodzenia producenta, aby zagwarantować Państwu pełną przejrzystość i całkowitą identyfikowalność.
Główne zastosowania
Ze względu na uznaną biokompatybilność w dziedzinie medycyny, gatunek ten jest stosowany do produkcji implantów (protez itp.) wykonywanych metodą obróbki skrawaniem. Inne obszary zastosowania obejmują lotnictwo, przemysł chemiczny itp.
Materiał jest dostępny w stanie wyżarzonym. Drut i taśma mogą być dostarczane w stanie utwardzonym.
Metalurgia
Procesy produkcyjne połączone z procesami przeróbki umożliwiają uzyskanie jednorodnej mikrostruktury typu regularnego układu ściennie centrowanego, z drobnym ziarnem o indeksie co najmniej 6. Gatunek jest zazwyczaj produkowany poprzez topienie próżniowe, a następnie przetapianie, co zapewnia jego wysoką czystość i jednorodność.

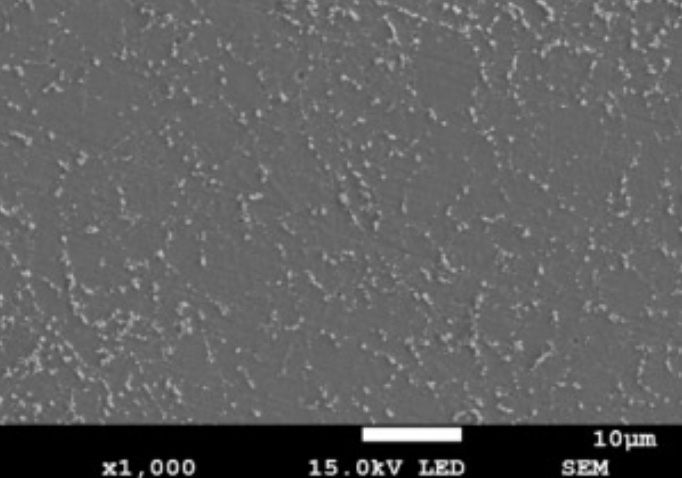

Mikrostruktura w stanie wyżarzonym jest przedstawiona na poniższym rysunku:
Skrawalność
Kucie / obrabialność skrawaniem
Gatunek może być kuty na gorąco w zakresie temperatur 1100/1200°C. Obróbka tego gatunku wymaga odpowiedniego wyposażenia i narzędzi. Możliwe jest również spawanie tego gatunku metodami TIG, MIG, wiązką elektronów lub metodą oporową.
Spawalność
Wysoki poziom czystości pod względem wtrąceń oraz jednorodność mikrostruktury tego gatunku umożliwiają uzyskanie optymalnego polerowania.
Obróbka cieplna
Wyżarzanie można przeprowadzać w zakresie temperatur 1170-1230°C w celu zmiękczenia gatunku i rozpuszczenia węglików. Obróbka ta musi być jednak kontrolowana, aby nie pogorszyć jakości mikrostruktury i wielkości ziarna. W stanie umocnionym przez zgniot gatunek może być również poddawany starzeniu w temperaturze od 370°C do 600°C.
Odporność na korozję
Gatunek charakteryzuje się wysoką odpornością na korozję ogólną, a także na korozję wżerową, dzięki wysokiej zawartości chromu i molibdenu w połączeniu z niską zawartością wtrąceń. Gatunek wykazuje również bardzo niską podatność na kruchość wodorową i utlenianie w wysokiej temperaturze.
Standardowe wymiary i formy dostawy
Pręty okrągłe 3 m w stanie wyżarzonym – powierzchnia szlifowana lub łuszczona
Blacha – Drut – Taśma
